Atuador pneumático e elétrico bem como acessórios pneumáticos...
Português
 |
| haste: | |
|---|---|
| Material: | |
| Parafuso: | |
| Temperatura ambiente: | |
| Quantidade: | |
Aplicativo:
Esta substituição manual é usada em petróleo, produtos químicos, farmacêuticos, tratamento de água, usinas de energia, energia nuclear e outros locais, para válvulas de esfera abertas de 90 graus, válvulas borboleta, válvulas de plugue e outras válvulas que suportam o uso do fornecimento da empresa de embreagem manual
They também pode ser usado de acordo com os requisitos do cliente na relação de velocidade do produto, temperatura de uso, nível de proteção, nível anticorrosivo.
Ajuste a personalização.A empresa está sediada nos mercados doméstico e internacional, clientes principalmente do Oriente Médio, Europa e
Estados Unidos e outras empresas de válvulas estrangeiras bem conhecidas
Vantagens:
1. É pequeno em tamanho, leve em peso e razoável em design
2. Os produtos são serializados e o torque de saída é combinado com dispositivos pneumáticos
3. Os orifícios de conexão da turbina têm dois rasgos de chaveta separados por 90 graus para que os usuários possam escolher a posição relativa do dispositivo
com a válvula de acordo com suas necessidades
4. Levantar o anel de tração de limite, girando o limite automático do pino de limite de 90 graus do dispositivo excêntrico, para obter pneumático,
caso contrário, para obter manual
5. Fábrica de produtos, equipada com graxa especial e conjunto de válvulas, vedação geral, à prova de poeira, à prova d'águaf proteção.
Parâmetro técnico:
Modelo | Configuração do atuador | ISO05211 Flange padrão | Mão uau diâmetro | Velocidade razão | Nm | ||||
Conectando ao atuador | Conexão com válvulas | ||||||||
Dupla ação (DA) | Primavera Retornar (SR) | Distância do centro | Furo do eixo | Distância do centro | Furo do eixo | ||||
QS-1 | DA50-85 | SR50-75 | F05/F07 | 14×14 | F05/F07 | 14×14 | 180 | 38:1 | 180 |
QS-2 | DA95-110 | SR85-95 | F07/F10 | 17×17 | F07/F10 | 17×17 | 200 | 37:1 | 320 |
QS-3 | DA125-140 | SR110-125 | F10/F12 | 22×22 | F07/F10/F12 | 22×22 | 280 | 35:1 | 680 |
QS-4 | DA160-190 | SR140-160 | F10/F12/F14 | 27×27 | F10/F12 ou F14 | 27×27 | 300 | 50:1 | 1200 |
QS-5 | DA210-240 | SR190-210 | F14/F16 | 36×36 | F10/F14ouF12/F16 | 36×36 | 400 | 54:1 | 2100 |
QS-6 | DA270-300 | SR240-270 | F16 | 46×46 | F16 | 46×46 | 500 | 58:1 | 3000 |
QS-7 | DA350 | SR300 | F16 | 46×46 | F16 | 46×46 | 600 | 66:1 | 3800 |
QS-320 | DA400 | SR350-400 | F25 | 55×55 | F25 | 55×55 | 500 | 320:1 | 6600 |

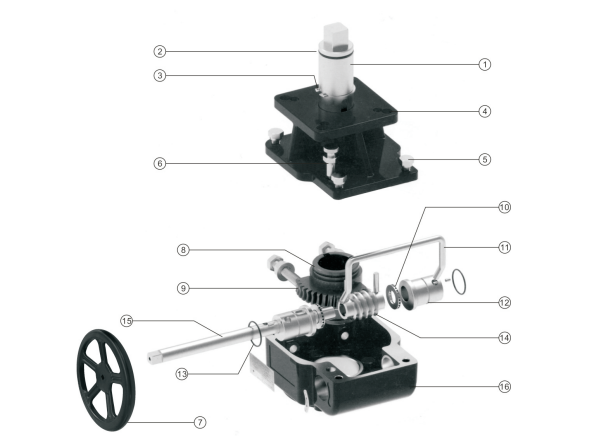

Lista de materiais:
NÃO. | Nome | Material | NÃO. | Nome | Material |
1 | Haste | Liga de aço | 9 | Engrenagem helicoidal | Ferro fundido dúctil |
2 | Anel de vedação | borracha nitrílica | 10 | consequência | Liga de aço |
3 | anel de pressão | Liga de aço | 11 | Lidar | Aço inoxidável (304) |
4 | Tampa superior | Liga de alumínio | 12 | manga excêntrica | Liga de aço |
5 | Fixação | Aço inoxidável (304) | 13 | Anel de vedação | borracha nitrílica |
6 | Pino de posicionamento | Liga de aço | 14 | Minhoca | Liga de aço |
7 | volante | Aço carbono | 15 | haste de transmissão | Liga de aço |
8 | Anel de vedação | borracha nitrílica | 16 | Corpo | Liga de alumínio |

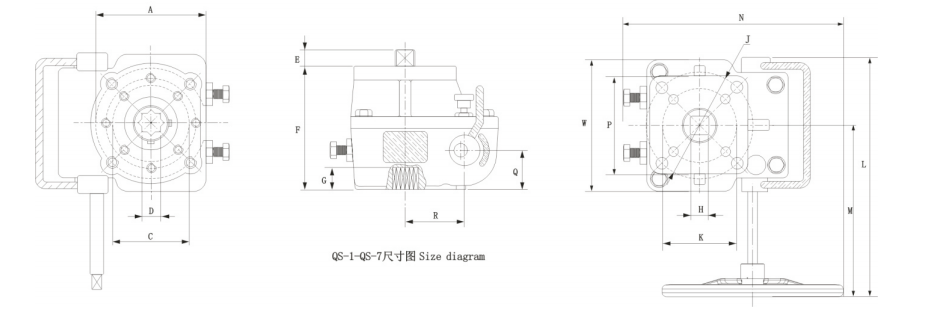

Desenho técnico:
Modelo | QS-1 | QS-2 | QS-3 | QS-4 | QS-5 | QS-6 | QS-7 |
A | F07 | F10 | F12 | F12 | F14 | F16 | F16 |
C | F05 | F07 | F07/F10 | F10 | F10 | 1 | I |
D | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
E | 15 | 18 | 22 | 28 | 38 | 48 | 48 |
F | 105 | 110 | 130 | 165 | 177 | 192 | 200 |
G | 16 | 19 | 24 | 29 | 40 | 51 | 51 |
H | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
N | 192 | 185 | 290 | 339 | 436 | 516 | 600 |
W | 90 | 125 | 140 | 187 | 221 | 252.5 | 286.5 |
J | F07 | F10 | F12 | F14 | F16 | F16 | F16 |
K | F05 | F07 | F10 | F12 | F14 | I | I |
L | 190 | 240 | 272 | 358 | 405 | 447 | 525 |
M | 155 | 180 | 202 | 268 | 295 | 322 | 379 |
P | 70 | 94 | 113 | 129 | 165 | 165 | φ235 |
Q | 33 | 36 | 39 | 56 | 58.5 | 62 | 65 |
R | 44 | 54 | 65 | 82 | 109 | 134 | 148 |
Diâmetro externo do volante | φ180 | φ200 | φ280 | φ300 | φ400 | φ500 | φ600 |
Peso de referência (kg) | 3 | 4.5 | 7 | 13.7 | 22 | 32 | 56 |
