Características
Projeto | Simétrico Cremalheira e pinhão |
Ao controle atuador de pressão | Pneumático até 12 bares |Hidráulica até 210 bar |Gás natural até 200 bar |
Torque | Acima até 8.500 Nm @5bar de suprimento de ar |
Temperatura faixa | -20ºC a + 100°C |-40°C a +100°C |-60°C a +80°C |
Revestimento | Epóxi Revestimento |
Cilindro | Cilindro com superfícies de rolamento niqueladas contra corrosão proporcionando um longo vida útil para juntas |
Versões | Solteiro- ou dupla ação |
Fim parar | Adjustable batentes sem vazamento +/- 5° |
Disponível opções | Manual ativação de emergência |Tempo de operação <0,5 segundos |Versão com gás ácido |
Certificação | ATEX 94/9/EG, PED 2014/68/UE, aprovação TR-TS, SIL 3 conforme.IEC 61508, Máquina diretivas 2006/42/EG |
Atuador hidráulico | Barra 50~250 |

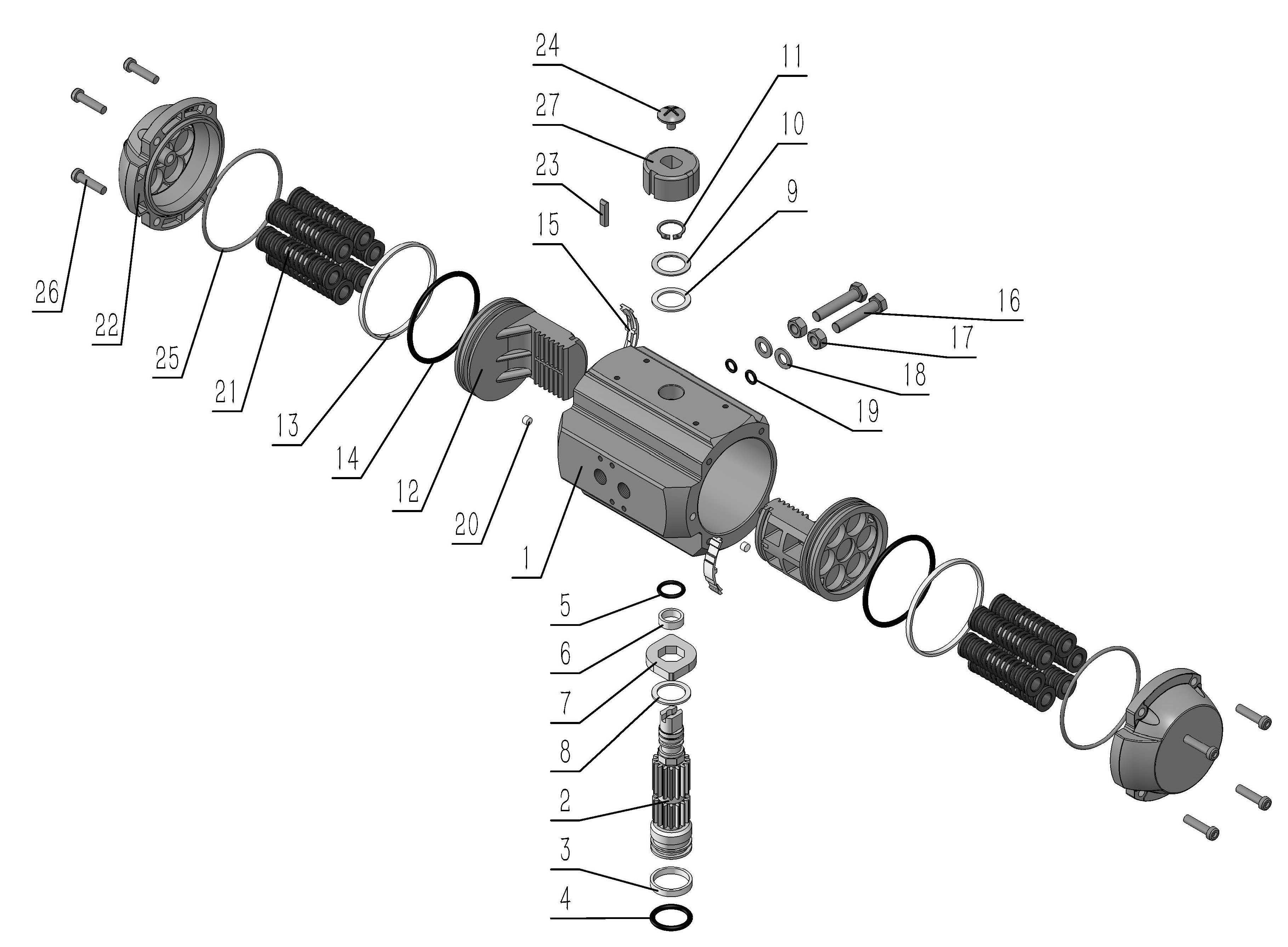

Lista de materiais
NÃO. | Descrição parcial | Quantidade. | Material Padrão | Observações |
1 | Corpo | 1 | Liga de alumínio | Anodizado |
2 | Haste | 1 | Liga de aço | Niquelado |
3 | Consequência | 1 | POM |
|
4 | Anel-O | 1 | NBR |
|
5 | Anel-O | 1 | NBR |
|
6 | Consequência | 1 | POM |
|
7 | Espaçador | 1 | Liga de aço |
|
8 | Rolamento de eixo | 1 | POM |
|
9 | Rolamento de eixo | 1 | POM |
|
10 | Arruela de eixo | 1 | Aço inoxidável |
|
11 | Clipe de mola | 1 | Aço inoxidável |
|
12 | Pistão | 2 | Liga de aço | Anodizado rígido |
13 | Anel de guia | 2 | POM |
|
14 | Anel-O | 2 | NBR |
|
15 | Anel de pistão | 2 | POM |
|
16 | Parafuso de ajuste | 2 | Aço inoxidável |
|
17 | Porca de ajuste | 2 | Aço inoxidável |
|
18 | Máquina de lavar | 2 | Aço inoxidável |
|
19 | Anel-O | 2 | NBR |
|
20 | Plugue | 2 | NBR |
|
21 | Primavera | 4-12 | Mola de aço | Revestimento de Fosfato de Zinco |
22 | Tampa final | 2 | Liga de aço | Revestimento de epóxi |
23 | Parafuso de ajuste | 2 | Aço inoxidável |
|
24 | Porca de ajuste | 2 | Aço inoxidável |
|
25 | Anel-O | 2 | NBR |
|
26 | Parafusos | 8 | Aço inoxidável |
|
27 | Indicador | 1 | Plástico |
|
28 | Noz | 1 | Plástico |
|
Característica do produto
1. Corpo: Alumínio com oxidação anódica dura
2. Eixo: Aço Carbono com ENP (SS opcional)
3. Haste de ajuste: Caixa de aço com ENP (SS como opcional)
4. Pistão: Alumínio com oxidação anódica dura
5. Anel O: NBR da marca Hansen
6. Primavera: 55CrSi com tratamento de fosfato de zinco
7. Tampa final: Alumínio com revestimento epóxi
8. Corpo: tratamento de oxidação anódica dura 40u;
9. Revestimento do eixo: Alta precisão, tratamento ENP 20u;
10. Diferentes ângulos de rotação podem ser personalizados;
11. Ciclo de vida de pelo menos 1 milhão;
