Atuador pneumático e elétrico bem como acessórios pneumáticos...
Português
 |
| Quantidade: | |
|---|---|
Características
Rotação | Padrão ajustável 90°±5% |
Corpo | Liga de alumínio extrudado anodizado duro |
Ciclo da vida | 1.000.000 de ciclos |
Primavera | 65Mn |
Indicador | Disco aberto/fechado |
Paradas de viagem | Externo ajustável±5% na posição aberta/fechada |
Pistão | Pistão duplo de alumínio fundido |
Eixo do pistão | Liga de aço niquelado reduz o atrito |
guias de pistão | Vedações de pistão autolubrificantes (polipropileno+GF) Nitrila** |
Terminais | Pó Revestimento Alumínio fundido sob pressão |
Fundo Conexão | ISO5211 Estrela Quadrada |

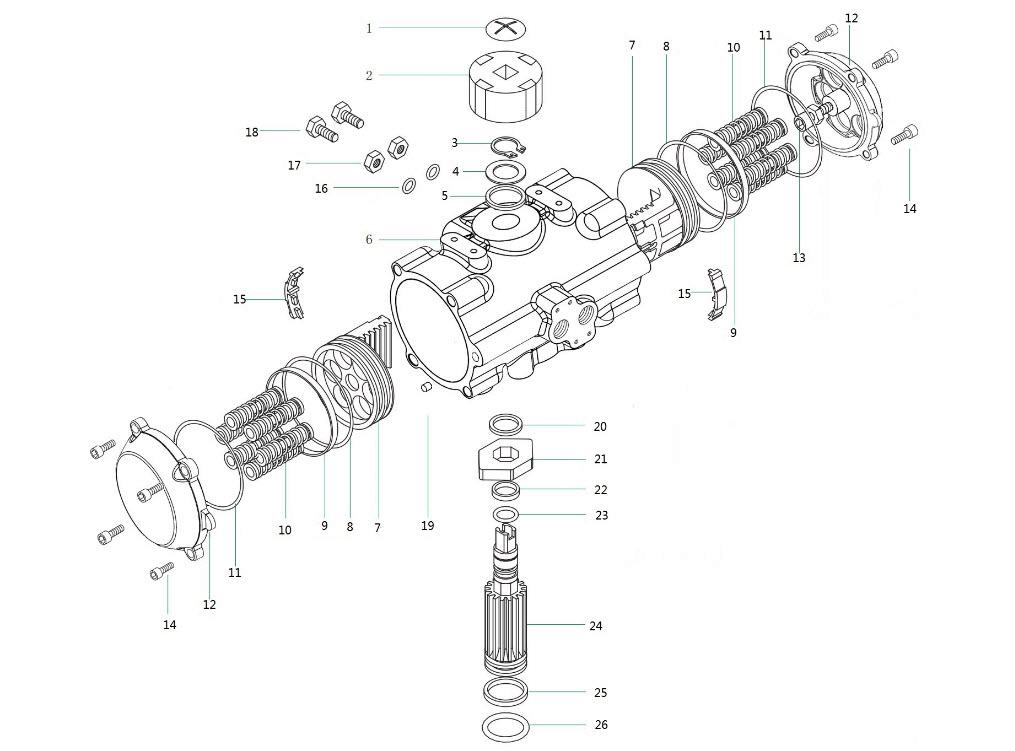

Desenho com lista técnica e peças sobressalentes recomendadas
NÃO. | Papel Descrição | Qtd. | Padrão Material |
1 | Parafuso Indicador | 1 | Plástico |
2 | Indicador | 1 | Plástico |
3 | anel de pressão | 1 | Aço inoxidável |
4 | Máquina de lavar | 1 | Aço inoxidável |
5 | Arruela de Eixo | 1 | Plástico |
6 | Corpo | 1 | Aço inoxidável |
7 | Pistão | 2 | Aço inoxidável |
8 | Anel O do pistão | 2 | Viton/NBR |
9 | rolamento do pistão | 2 | Plástico |
10 | Primavera | 0-12 | 65Mn |
11 | Anel O da Tampa de Extremidade | 2 | Viton/NBR |
12 | Tampa final | 2 | SS |
13 | Parafuso limitador | 2 | SS |
14 | Parafuso de Extremidade | 8 | SS |
15 | guia do pistão | 2 | Nylon 66 |
16 | Anel O do Parafuso de Ajuste | 2 | NBR |
17 | Porca de ajuste | 2 | SS |
18 | Parafuso de ajuste | 2 | SS |
19 | Plugue | 2 | NBR |
20 | Arruela de Eixo | 1 | Plástico |
21 | câmera | 1 | SS |
22 | Consequência | 1 | Plástico |
23 | Top O ring | 1 | Viton/NBR |
24 | Haste | 1 | SS |
25 | rolamento inferior | 1 | Plástico |
26 | Anel inferior | 1 | Viton/NBR |
Características
Rotação | Padrão ajustável 90°±5% |
Corpo | Liga de alumínio extrudado anodizado duro |
Ciclo da vida | 1.000.000 de ciclos |
Primavera | 65Mn |
Indicador | Disco aberto/fechado |
Paradas de viagem | Externo ajustável±5% na posição aberta/fechada |
Pistão | Pistão duplo de alumínio fundido |
Eixo do pistão | Liga de aço niquelado reduz o atrito |
guias de pistão | Vedações de pistão autolubrificantes (polipropileno+GF) Nitrila** |
Terminais | Pó Revestimento Alumínio fundido sob pressão |
Fundo Conexão | ISO5211 Estrela Quadrada |
Desenho com lista técnica e peças sobressalentes recomendadas
NÃO. | Papel Descrição | Qtd. | Padrão Material |
1 | Parafuso Indicador | 1 | Plástico |
2 | Indicador | 1 | Plástico |
3 | anel de pressão | 1 | Aço inoxidável |
4 | Máquina de lavar | 1 | Aço inoxidável |
5 | Arruela de Eixo | 1 | Plástico |
6 | Corpo | 1 | Aço inoxidável |
7 | Pistão | 2 | Aço inoxidável |
8 | Anel O do pistão | 2 | Viton/NBR |
9 | rolamento do pistão | 2 | Plástico |
10 | Primavera | 0-12 | 65Mn |
11 | Anel O da Tampa de Extremidade | 2 | Viton/NBR |
12 | Tampa final | 2 | SS |
13 | Parafuso limitador | 2 | SS |
14 | Parafuso de Extremidade | 8 | SS |
15 | guia do pistão | 2 | Nylon 66 |
16 | Anel O do Parafuso de Ajuste | 2 | NBR |
17 | Porca de ajuste | 2 | SS |
18 | Parafuso de ajuste | 2 | SS |
19 | Plugue | 2 | NBR |
20 | Arruela de Eixo | 1 | Plástico |
21 | câmera | 1 | SS |
22 | Consequência | 1 | Plástico |
23 | Top O ring | 1 | Viton/NBR |
24 | Haste | 1 | SS |
25 | rolamento inferior | 1 | Plástico |
26 | Anel inferior | 1 | Viton/NBR |
