Atuador Elétrico Série QT
Atuador elétrico de quarto de volta com engrenagem helicoidal à prova de explosão QT
Parâmetro Técnico e Tabela
Modelo | Torque máximo de saída | Operação 90° tempo60/50Hz | Tamanho máximo do furo | Motor classe F | Avaliado corrente(A)60/50HZ | Rotação do volante | Peso | |||
Fase única | Trifásico | |||||||||
Novo México | S | milímetros | W | 10V | 220 V | 380 V | 440 V | N | Kg | |
QT-010 | 100 | 18/22 | 20 | 20 | 1,10/0,95 | 0,55/0,54 | 0,3/0,3 | N / D | 10 | 7.5 |
QT-020 | 200 | 21/25 | 22 | 40 | 1,67/1,67 | 0,89/0,85 | 0,31/0,31 | 0,30/0,31 | 11 | 17.3 |
QT-030 | 300 | 26/31 | 35 | 60 | 1,85/1,86 | 0,92/0,92 | 0,35/0,35 | 0,34/0,34 | 13.5 | 22 |
QT-050 | 500 | 26/31 | 35 | 90 | 3,60/3,62 | 1,55/1,58 | 0,59/0,59 | 0,58/0,58 | 13.5 | 23 |
QT-080 | 800 | 31/37 | 45 | 120 | 4.10/4.10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 16.5 | 29 |
QT-100 | 1000 | 31/37 | 45 | 180 | 4.20/4.10 | 2,35/2,30 | 0,87/0,87 | 0,81/0,81 | 16.5 | 29 |
QT-160 | 1600 | 93/112 | 60 | 180 | 4.10/4.10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 49.5 | 75 |
QT-200 | 2000 | 93/112 | 65 | 180 | 4.10/4.10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 49.5 | 75 |
Especificação padrão
Concha | Nível impermeável IP67, NEMA4 e 6 | |
Potência do motor | Padrão:220VAC MonofásicoOpcional: 110VAC Monofásico, 380/440VACTrifásico,50/60Hz,±10%24VDC/110VDC/220VDC | |
Motor | Motor assíncrono tipo gaiola de esquilo | |
Interruptor de limite | SPDT,250VAC10AAbrir/fechar,cada1SPDT,250VAC10A | |
Interruptor de limite auxiliar | SPDT,250VAC10AAbrir/fechar,cada 1SPDT,250VAC10A | |
Chave de torque | SPDT,250VAC10AAbrir/fechar,cada 1 SPDT,250VAC10A | QT-005/008-010Exceto QT-005/008-010 |
AVC | 90°±10° | 0°~27°0°~27° Opcional |
Proteção contra travamento/temperatura operacional | Proteção interna contra superaquecimento, aberto115°C±5°C/fechado97°C±5°C | |
Indicador | Indicador de posição contínua | |
Operação manual | Mecanismo de desengate, cooperar com volante | |
Dispositivo de travamento automático | Fornece travamento automático por engrenagem helicoidal e sem-fim | |
Limite mecânico | 2 peças de parafuso ajustável externo | |
Aquecedor | 7-10W (110/220 VCA) | |
Entrada de conduíte | 2 (peças) PE3/4' | |
Temperatura ambiente | -20℃~+70℃ | |
Lubrificação | Graxa à base de alumínio (tipo EP) | |
Material | Aço, liga de alumínio, bronze de alumínio, policarbonato | |
Umidade ambiente | Sem condensação Máx. 90% UR90% UR | |
Desempenho antivibração | XYZ10g,0,2~34Hz,30 minutos | |
Revestimento externo | Pó seco, poliéster epóxi, forte anticorrosão função |
Recurso
Atuador elétrico rotativo de 90 graus, compacto, leve, industrial, antivibração/à prova d'água, alto torque, para válvulas de esfera
1. Design requintado, excelente desempenho, peso leve e grande torque de saída.
2. O interior e o exterior do fechamento são tratados com oxigênio duro, enquanto a resina epóxi + pulverização em pó são adotadas para tratamento externo, que possuem bom desempenho anti-séptico.
3. O grau de proteção do produto é superior a IP67.
4. A dimensão da conexão da extremidade de saída está de acordo com o padrão nacional ISO5211.
5. A luva do eixo de conexão pode ser substituída e facilmente processada e instalada.
6. Estrutura de rodas sem-fim duplas, que possui função de travamento automático e possui limite mecânico externo ajustável.
7. O modo de operação acionado por energia/manual pode ser alterado facilmente através da haste manual e, em seguida, redefinição automática para controle eletrônico após ligar.
8. Interruptor de torque integrado e realiza proteção contra sobrecarga no atuador elétrico.Além disso, incorporou protetor térmico para realizar proteção dupla em máquinas elétricas.Indica a posição da válvula continuamente através de uma grande janela para melhor visualização.
9. Unidade de controle de vários campos, fornece o melhor desempenho de acordo com a exigência dos usuários.A unidade de controle inteligente pode ser selecionada.

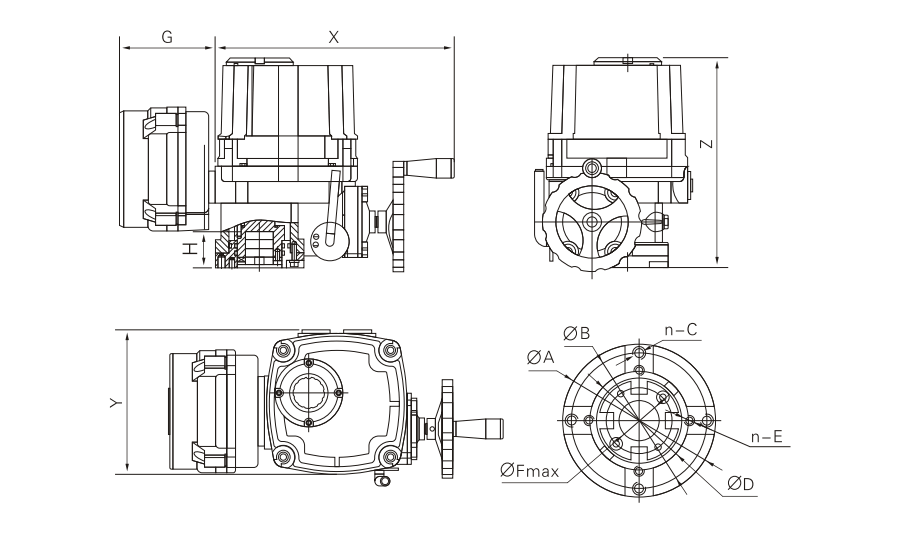

Desenho
Modelo | X | Y | Z | A | B | NC | D | NE | F | G | H |
QT-010 | 270 | 161 | 234 | θ90 | θ70 | 4-M8 | θ50 | 4-M6 | θ20 | 137 | 35 |
QT-020 | 346 | 240 | 270 | θ120 | θ102 | 4-M10 | θ70 | 4-M8 | θ22 | 137 | 40 |
QT-030 | 358 | 240 | 290 | θ150 | θ125 | 4-M12 | θ102 | 4-M10 | θ35 | 137 | 45 |
QT-050 | 358 | 240 | 290 | θ150 | θ125 | 4-M12 | θ102 | 4-M10 | θ35 | 137 | 45 |
QT-080 | 390 | 260 | 322 | θ180 | θ140 | 4-M14 | θ125 | 4-M12 | θ45 | 137 | 55 |
QT-100 | 390 | 260 | 322 | θ180 | θ140 | 4-M14 | θ125 | 4-M12 | θ45 | 137 | 55 |
QT-160 | 390 | 260 | 491 | θ210 | θ165 | 4-M16 | θ140 | 4-M14 | θ55 | 137 | 65 |
QT-200 | 390 | 260 | 491 | θ210 | θ165 | 4-M16 | θ140 | 4-M14 | θ55 | 137 | 65 |
