Atuador pneumático e elétrico bem como acessórios pneumáticos...
Português
 |
| Quantidade: | |
|---|---|
características do produto
1. Corpo: O material do corpo é uma liga de alumínio duro, que é tratado por oxidação anódica dura e revestido com pó de poliéster, para que tenha grande resistência à corrosão e a classe de proteção seja lp67;
2. Motor: O motor do tipo gaiola totalmente fechado é pequeno em tamanho e inércia, grande em torque.A classe de isolamento é de grau F, o que pode evitar o superaquecimento do motor;
3. Estrutura manual: A alça pequena é confiável e economiza energia.Pode ser usado para operação manual quando a eletricidade estiver desligada;Na operação automática, pode ser fixado dentro do clipe para facilitar a operação;
4. Indicador: O indicador é montado no eixo central, a posição da válvula pode ser observada;O design do espelho externo facilita a observação da posição e evita o acúmulo de gotas de água;
5. Gabinete: Alto desempenho de vedação, classe de proteção padrão é lp67;
6. Chaves fim de curso: Chaves fim de curso mecânicas e eletrônicas de posição.O parafuso de parada mecânica pode ser ajustável;Os interruptores de limite eletrônicos podem ser controlados por came.A posição pode ser definida com facilidade e precisão simplesmente ajustando o came sem qualquer influência da alça;
7. Autotravamento: A estrutura precisa do turbo-worm pode produzir grande torque com alta eficiência e pouco ruído (Max.50declbel).
A vida útil é bastante longa;Sua função de travamento automático pode interromper a rotação reversa.A peça de acionamento é estável e confiável sem lubrificação adicional;.
8. Parafuso Cativo: Os parafusos não cairão quando a tampa for desmontada;
9. Aplicação: A conexão inferior está em conformidade com o padrão ISO5211/DIN3337.O furo quadrado em estrela é fácil para aplicação linear com haste de válvula quadrada ou rotação de 45°;Estão disponíveis montagens verticais e horizontais;
10. Diagrama: O diagrama de controle está em conformidade com o padrão de fiação monofásica ou trifásica, o diagrama de fiação razoável e o terminal de conexão podem atender aos requisitos de outras funções opcionais.

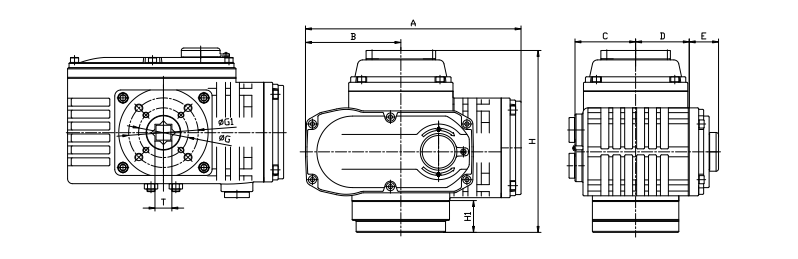

Dimensão
Modelo | A | B | C | D | E | G | G1 | H | H1 | T |
QTE05 | 170 | 83 | 53 | 46 | 21 | 36/50 | 70 | 150 | 30 | 14 |
QTE10/20 | 217 | 96 | 61 | 53 | 25 | 50 | 70 | 182 | 32 | 17 |
QTE40/60 | 266 | 122 | 74 | 64 | 32 | 70 | 102 | 213 | 48 | 22 |
características do produto
1. Corpo: O material do corpo é uma liga de alumínio duro, que é tratado por oxidação anódica dura e revestido com pó de poliéster, para que tenha grande resistência à corrosão e a classe de proteção seja lp67;
2. Motor: O motor do tipo gaiola totalmente fechado é pequeno em tamanho e inércia, grande em torque.A classe de isolamento é de grau F, o que pode evitar o superaquecimento do motor;
3. Estrutura manual: A alça pequena é confiável e economiza energia.Pode ser usado para operação manual quando a eletricidade estiver desligada;Na operação automática, pode ser fixado dentro do clipe para facilitar a operação;
4. Indicador: O indicador é montado no eixo central, a posição da válvula pode ser observada;O design do espelho externo facilita a observação da posição e evita o acúmulo de gotas de água;
5. Gabinete: Alto desempenho de vedação, classe de proteção padrão é lp67;
6. Chaves fim de curso: Chaves fim de curso mecânicas e eletrônicas de posição.O parafuso de parada mecânica pode ser ajustável;Os interruptores de limite eletrônicos podem ser controlados por came.A posição pode ser definida com facilidade e precisão simplesmente ajustando o came sem qualquer influência da alça;
7. Autotravamento: A estrutura precisa do turbo-worm pode produzir grande torque com alta eficiência e pouco ruído (Max.50declbel).
A vida útil é bastante longa;Sua função de travamento automático pode interromper a rotação reversa.A peça de acionamento é estável e confiável sem lubrificação adicional;.
8. Parafuso Cativo: Os parafusos não cairão quando a tampa for desmontada;
9. Aplicação: A conexão inferior está em conformidade com o padrão ISO5211/DIN3337.O furo quadrado em estrela é fácil para aplicação linear com haste de válvula quadrada ou rotação de 45°;Estão disponíveis montagens verticais e horizontais;
10. Diagrama: O diagrama de controle está em conformidade com o padrão de fiação monofásica ou trifásica, o diagrama de fiação razoável e o terminal de conexão podem atender aos requisitos de outras funções opcionais.
Dimensão
Modelo | A | B | C | D | E | G | G1 | H | H1 | T |
QTE05 | 170 | 83 | 53 | 46 | 21 | 36/50 | 70 | 150 | 30 | 14 |
QTE10/20 | 217 | 96 | 61 | 53 | 25 | 50 | 70 | 182 | 32 | 17 |
QTE40/60 | 266 | 122 | 74 | 64 | 32 | 70 | 102 | 213 | 48 | 22 |
