Parâmetro Técnico e Especificação
Modelo | Torque (Nm) | Tempo de movimento | Eixo de transmissão (mm) | Atual | Potência (W) | Potência (W) | Mesa | |||
220 VCA/24 VCC | Quadrado | Profundo | 220 VCA | 24V CC | 110 VCA | 220 VCA/24 VCC/110 VCA | 380 VCA | |||
QTC03 | 30 | 10 | 11*11 | 15.5 | 0.24 | 2.5 | 0.5 | 6 |
| F03/F05 |
QTC05 | 50 | 30/15 | 14*14 | 18 | 0.24 | 2.2 | 0.5 | 10 | 0.15 | F05/F07 |
QTC08 | 80 | 30/15 | 14*14 | 18 | 0.25 | 3 | 0.6 | 12 | 0.17 | F05/F07 |
QTC10 | 100 | 30/15 | 17*17 | 22.5 | 0.33 | 6 | 0.66 | 20 | 0.22 | F05/F07 |
QTC15 | 150 | 30/15 | 17*17 | 22.5 | 0.35 | 7 | 0.7 | 25 | 0.24 | F05/F07 |
QTC20/25 | 200/250 | 30/15 | 22*22 | 26 | 0.48 | 10 | 0.96 | 40 | 0.28 | F07/F10 |
QTC40 | 400 | 30/15 | 22*22 | 26 | 0.52 | 10 | 1.4 | 45 | 0.3 | F07/F10 |
QTC60 | 600 | 30/15 | 22*22 | 32.5 | 0.9 | 12 | 1.8 | 90 | 0.5 | F07/F10 |
QTC80 | 800 | 40/20 | 27*27 | 32.5 | 1 | 16 | 2 | 120 | 0.5 | F10/F12 |
QTC100 | 1000 | 40/20 | 27*27 | 32.5 | 1.2 | 16 | 2.4 | 125 | 0.6 | F10/F12 |
QTC200 | 2000 | 44/22 | 27*27 | 32.5 | 1.5 | 20 | 3 | 160 | 0.75 | F10/F12 |
características do produto
Este tipo de atuador elétrico é projetado para aplicações de quarto de volta,
1. Corpo: o material do corpo é uma liga de alumínio duro, com oxidação anódica dura e revestimento em pó de poliéster, de modo que possui grande resistência à corrosão e a classe de proteção é IP67.
2. Motor: o motor tipo gaiola totalmente fechado é pequeno em tamanho e inércia, grande em torque.A classe de isolamento é grau F, o que pode evitar o superaquecimento do motor;
3. Substituição manual: a alça pequena é confiável e economiza energia.Pode ser usado para operação manual quando a eletricidade estiver desligada;Na operação automática, pode ser fixado dentro do clipe para facilitar a operação;
4. Indicador: o indicador é montado no eixo central, a posição da válvula pode ser observada;O design do espelho externo facilita a observação da posição e evita o acúmulo de gotas de água;
5. Gabinete: alto desempenho de vedação, classe de proteção padrão é IP67;
6. Chaves de limite: chaves de limite de posição mecânicas e eletrônicas. Parada mecânica Iscrew pode ser ajustável;Os interruptores de limite eletrônicos podem ser controlados pelo came. A posição pode ser definida com facilidade e precisão simplesmente ajustando o came sem qualquer influência da alça;
7. Autotravamento: a estrutura precisa do turbo-worm pode produzir grande torque com alta eficiência e pouco ruído (máx. 50 decibéis).A vida útil é bastante longa.Sua função de travamento automático pode interromper a rotação reversa.A peça de acionamento é estável e confiável sem lubrificação adicional;
8. Parafuso Cativo: os parafusos não cairão quando a tampa for desmontada;
9. Aplicação: a conexão inferior está em conformidade com o padrão ISO5211/DIN3337.O furo quadrado em estrela é fácil para aplicação linear com haste de válvula quadrada ou rotação de 45°;Estão disponíveis montagens verticais e horizontais;
10. Diagrama: o diagrama de controle está em conformidade com o padrão de fiação monofásica ou trifásica, o diagrama de fiação razoável e o terminal de conexão podem atender aos requisitos de outras funções opcionais
Dimensão

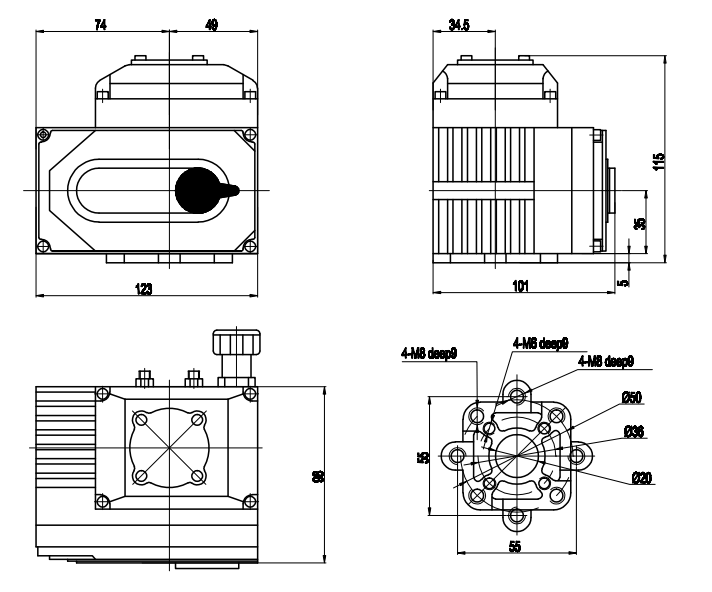

QTC03

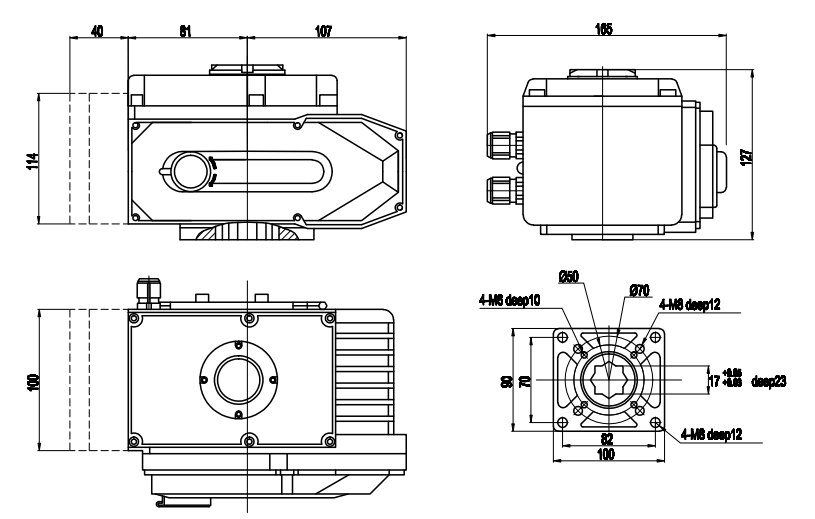

QTC05/08

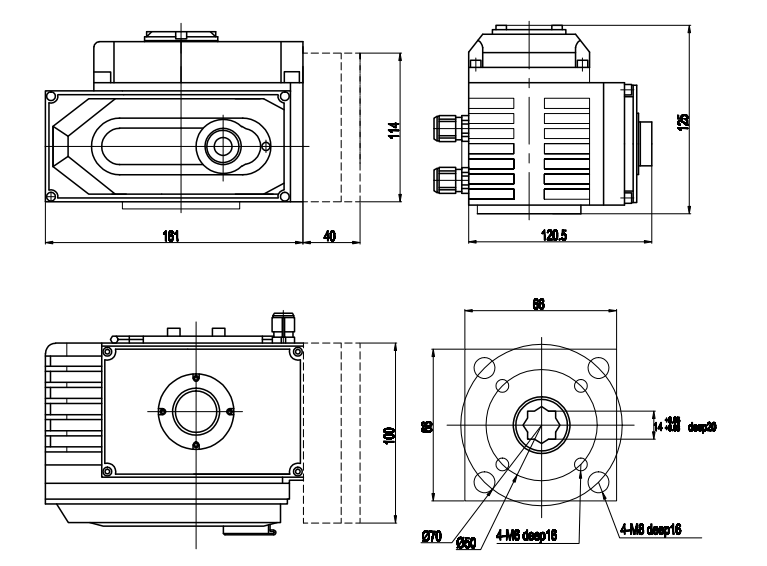

QTC10/15
QTC20/40/60

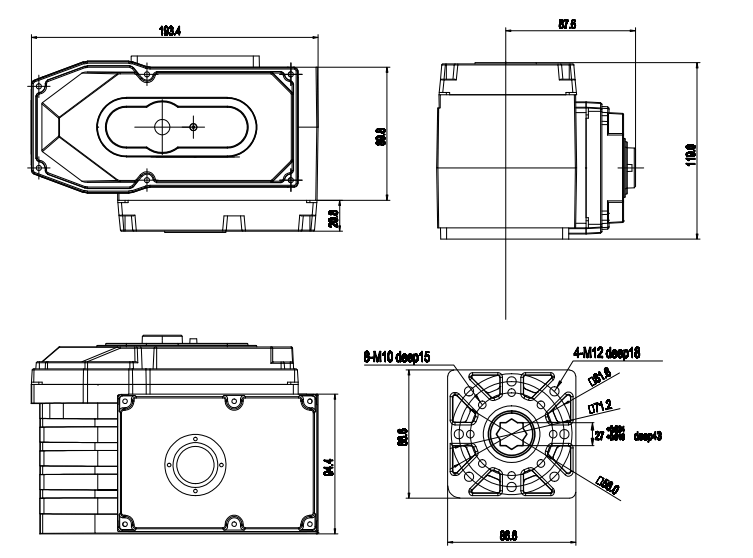

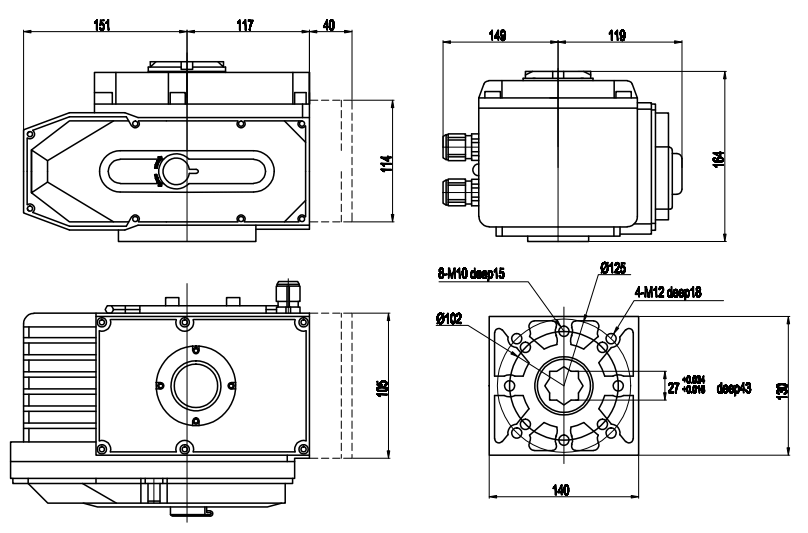

QTC100/200
